Платф. уравн. механич. встроенного типа 2500х1800
Механические уравнительные платформы серии MODL не требуют подведения электропитания, могут использоваться в случаях, когда отсутствует электричество и нет возможности установить электрогидравлическую платформу. Механическая платформа поднимается вручную силой 2-х человек, при этом аппарель, поворачиваясь, открывается автоматически. Затем платформа опускается, пока не достигнет кузова грузовика. После окончания работ аппарель опускается, платформа приподнимается и возвращается в исходное положение. Установка осуществляется при помощи встроенного или подвесного монтажа. Основные преимущества:
- наличие самоочищающихся шарниров между платформой и аппарелью;
- длина аппарели составляет 400 мм;
- при работе с грузовиком, имеющим перекос, наклон в сторону возможен до 100 мм;
- благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса;
- поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
- боковые шторки безопасности предотвращают попадание ног обслуживающего персонала в щель между платформой и приямком во время работы;
- механизм фиксации (ремонтная подпорка) обеспечивает безопасное проведение технического обслуживания и ремонта платформы;
- опоры аппарели обеспечивают безопасное поперечное движение по платформе в закрытом положении.
Поверхность уравнительной платформы представляет собой стальной лист толщиной 6 мм с чечевичным рифлением высотой 0,6-1,8 мм (согласно ГОСТ 8568-77) и рассчитана на взаимодействие со стандартным 4-х колесным погрузчиком с надувными шинами. Возможна небольшая потенциальная деформация поверхности платформы, что не отражается на работе изделия. Аппарель изготавливается из стального листа толщиной 12 мм с чечевичным рифлением высотой 1,2-3,6 мм. Продольные балки могут быть выполнены из двутавра 100 мм или Г-образного профиля размером 140x40x4 мм, ферма – из швеллера 100 мм.
описание
Характеристики
| Параметр | Показатель |
|---|---|
| Длина | 2500 мм |
| Ширина | 1800/2000 мм |
| Масса | 850 кг |
| Рабочий диапазон | |
| • вверх | 310 мм |
| • вниз | 0 мм |
| Толщина верхнего листа на крышке платформы | 6/(0,6-1,8)* мм |
| Цвет | Черный (RAL 9005) |
| Допустимая нагрузка | 6000 кг (60 кН) |
| Максимальная точечная нагрузка (верхний лист 6 мм) | 1,3 Н/мм² |
| Класс очистки поверхности перед окраской | Sa 2 |
| Толщина окрашиваемого слоя | 60-90 мкм |
| Диапазон рабочих температур | От -30 до +50 °С |
конструкция

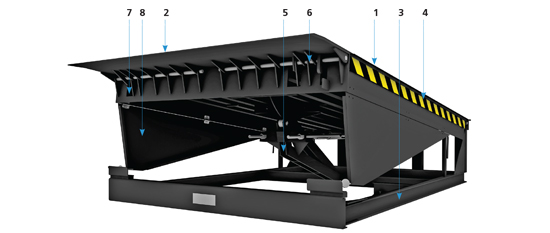

1. Крышка платформы 2. Аппарель 3. Ферма 4. Сигнальная черно-желтая полоса 5. Механизмы балансировки платформы 6. Механизмы открытия аппарели 7.
Дополнительная комплектация и аксессуары
Бампера обеспечивают безопасный подъезд автомобиля к погрузочному месту и предотвращает повреждение стен здания. Служит в качестве устро
Направляющие для колес обеспечивают быстроту и точность парковки машины в доке. Представляют собой стальные трубы с отводами для креплени
Ограждения предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивают его правильное и безопасное движение
Отбойные столбики предназначены для предотвращения повреждения угловых стоек ворота при наезде автопогрузчика, устанавливаются внутри п
Рама для бетонирования обеспечивают правильную установку платформы. Изготавливается в соответствие с размерами уравнительной платформы
Комплектация
| Комплектация | Количество (шт.) |
|---|---|
| Аппарель | 400 мм, фаска 35 мм |
| Способ установки | Встроенный/подвесной |
| Цвет | Черный (RAL 9005) |
| Уплотнение | ПВХ-уплотнитель по периметру |
